Ako ste ikada instalirali klizna vrata, napravili radni sto za radionicu po narudžbi ili postavili sistem zavjesa koji izdrži kroz godine teške upotrebe, vjerovatno ste imali interakciju s ekstrudiranim aluminijskim šinama - čak i ako niste razmišljali o tome zašto nadživljavaju čelik, plastiku ili čak drvo u scenarijima visokog utjecaja. Kao dobavljač koji je blisko sarađivao sa proizvođačima, građevinskim timovima i DIY graditeljima više od jedne decenije, mogu vam reći da otpornost ovih šina na udarce nije samo srećan slučaj; to je rezultat nauke o materijalima, precizne proizvodnje i namjernog izbora dizajna koji ih izdvaja od svih ostalih materijala za šine na tržištu. U ovom postu želim da razbijem šta čini ekstrudirane aluminijske šine tako otpornim kada su suočene s iznenadnom silom, faktore koji oblikuju njihovu otpornost na udar i primjere iz stvarnog svijeta kako ih ovo svojstvo čini izborom za industrije koje ne mogu priuštiti zastoje zbog slomljenih ili savijenih šina. Također ću vezati specifične šinske linije koje proizvodimo, uključujući aluminijsku šinu, Aluminijsku T-traku, ekstrudiranu aluminijsku profilnu šinu, Aluminijsku ekstruziju kolosijeka i Aluminijske šinske profile, kako bih vam pokazao kako se ovi dizajni pretvaraju u stvarne performanse.
Prvo, otklonimo jednu uobičajenu zabludu: mnogi ljudi pretpostavljaju da je aluminij „mekši“ od čelika, pa mora biti lošiji u otpornosti na udarce. To je tačno samo ako upoređujete sirovi, nelegirani aluminij sa ugljičnim čelikom niske kvalitete. Ekstrudirane aluminijske šine izrađene su od specijaliziranih legura—kao što su 6061 i 6063, dvije najčešće u našim linijama proizvoda—koje su termički obrađene i ekstrudirane pod visokim pritiskom kako bi se stvorio gusti, strukturirani materijal vlačne čvrstoće koji parira mnogim legurama čelika sa samo djelićem težine. Ekstruzija je proces u kojem se čvrsta aluminijska gredica zagrijava i probija kroz matricu kako bi se stvorio konzistentan oblik poprečnog presjeka, koji kompaktira zrnastu strukturu metala, eliminira slabe točke i daje šini ujednačenu čvrstoću po cijeloj dužini. Ta konzistencija je veliki dio otpornosti na udar: ako je šina oslabljena nedosljednim zrnom ili tankim mrljama u svom poprečnom presjeku, iznenadni udar će pronaći tu slabu tačku i uzrokovati kvar.
Hajde da razgovaramo o tome kako se zapravo meri otpornost na udar za strukturalne šine, jer se ne radi samo o tome koliko je tvrda površina. Inženjeri koriste nekoliko ključnih metrika da bi ovo testirali: ispitivanje Charpy V-zareza, koje mjeri koliko energije materijal može apsorbirati prije loma, i ispitivanje savijanja, koje simulira silu iznenadnog opterećenja koja gura rubove šine. Za kontekst, standardna 6061 ekstrudirana aluminijska šina ima Charpyjevu čvrstoću na udar od oko 20 ft-lb, dok je čelična šina niskog kvaliteta iste težine oko 15 ft-lb—i to ne uzimajući u obzir sposobnost aluminija da se privremeno deformira prije loma. Čekaj, to je velika razlika: aluminijum se ne lomi pri udaru, poput lomljive plastike ili čak tankog stakla. Umjesto toga, lagano se savija, raspršuje energiju udarca po svojoj strukturi, a zatim se vraća u prvobitni oblik kada se sila ukloni. To se zove "elastična deformacija" i to je jedan od osnovnih razloga zašto ekstrudirane aluminijske šine nadmašuju druge materijale u okruženjima s velikim udarom. I čelik to radi, ali aluminij apsorbira više energije po jedinici težine, tako da šina koja je upola manja od čelične šine često može podnijeti istu količinu udarca bez otkaza.
Naravno, nisu sve ekstrudirane aluminijske šine jednake. Oblik šine, legura od koje je napravljena i proces ekstruzije igraju ulogu u njegovoj otpornosti na udar. Hajde da razjasnimo kako to funkcionira u našim linijama proizvoda, počevši od Aluminijske šine, svestrane linije koja se koristi za sve, od sistema kliznih kapija do industrijskih transportnih šina. Poprečni presjek ove šine optimiziran je ojačanom gornjom ivicom i unutrašnjim rebrima koji ravnomjerno raspoređuju udarnu silu duž dužine šine, umjesto da se koncentriše na jednoj tački. Na primjer, ako teška kapija zaluta u kolosijek punom brzinom, rebra unutar zida šine širi tu silu na tri unutrašnje grede, tako da nijedno mjesto ne preuzima puni teret. Uporedite to s plastičnom šinom, koja bi pukla na mjestu udara, ili čeličnom šinom koja bi se udubila na istom mjestu, stvarajući izbočinu zbog koje se kapija zaglavi ili zaglavi.
Zatim, Aluminijumska T-traka za ekstruziju, osnovni element za radioničke armature, nosače alata i sisteme za linearno kretanje. T-oblik ove šine je namjerno dizajniran za otpornost na udar: vrh T je širok, tako da se sigurno pričvršćuje za površine bez povlačenja, a okomita stabljika T je dovoljno debela da izdrži savijanje od bočnih udara. Vidio sam ovo iz prve ruke u radnji za obradu drveta kod kupaca, gdje se glodalo olabavilo u toku rada i zabilo se u T šinu koja je bila montirana na radni sto. Gusjenica se nije savijala, nije napukla, a jedino oštećenje bila je sitna ogrebotina na površini - nešto što bi odmah uništilo čeličnu šinu ili plastičnu T gusjenicu. To je zato što proces ekstruzije za našu Aluminijsku T-track Extrusion koristi veću toleranciju na debljinu zida, tako da su čak i najtanji dijelovi šine konzistentni, bez slabih mjesta na kojima bi udar mogao uzrokovati kvar.

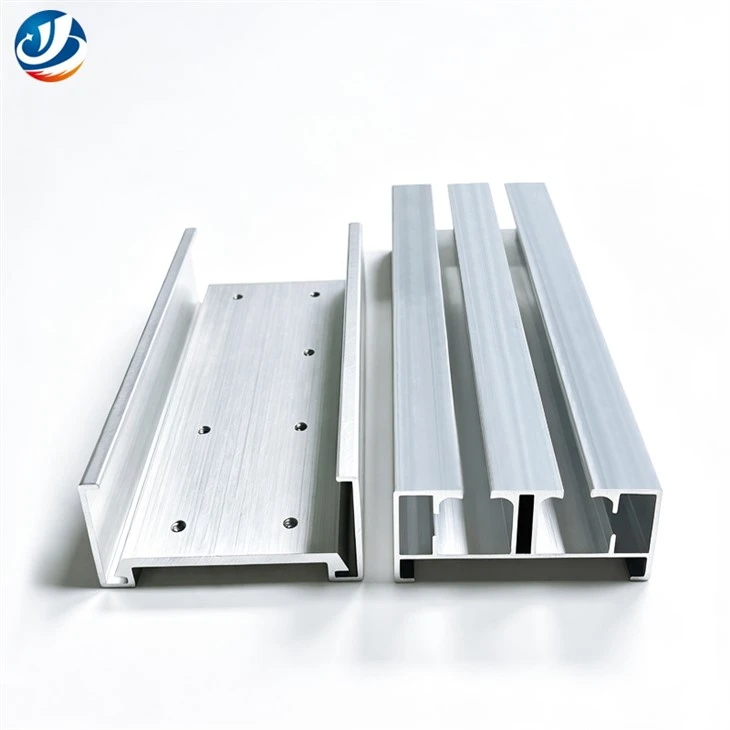

Drugi ključni proizvod je ekstrudirana aluminijumska profilna staza, koja se koristi za sisteme prozora i vrata, zidove zavese, pa čak i nosače solarnih panela. Ove staze često moraju izdržati ne samo fizičke udare, već i sile okoline kao što su krhotine koje potiču vjetrom, grad ili slučajni udarci građevinskih radnika. Profil ove šine je dizajniran sa zakrivljenom, zaobljenom gornjom ivicom koja smanjuje rizik od oštećenja od letećih objekata, jer se sila udara preusmjerava oko krivine umjesto da se apsorbira direktno u šinu. Testirali smo ove gusjenice sa čeličnom kuglom od 1 inča koja je pala sa visine od 10 stopa—dovoljna sila da pukne većinu vinilnih prozorskih šina—a naša ekstrudirana aluminijska profilna gusjenica pokazala je samo manje udubljenje, bez loma, bez gubitka strukturalnog integriteta. To je ogromna prednost za građevinske projekte koji moraju zadovoljiti stroge građevinske propise za otpornost na vjetar i trajnost.
Za aplikacije u kojima je težina glavni prioritet, ne tražite dalje od ekstruzija za aluminijske gusjenice, koje se koriste u zrakoplovnoj, automobilskoj i robotskoj industriji gdje je svaka funta važna. Iako su ove šine lagane, njihova otpornost na udar je izvanredna jer za specijalizirane narudžbe koristimo leguru visoke čvrstoće 7075, koja ima vlačnu čvrstoću od preko 80.000 psi – dovoljno jaka da izdrži isti udar kao čelična šina koja je dvostruko teža. Jednom sam radio s proizvođačem robotike koji je prelazio sa čeličnih na aluminijske šine kako bi smanjio težinu svojih robota za montažnu traku, i oni su bili zabrinuti zbog otpornosti na udarce dijelova koji su ispušteni na šine tokom rada. Nakon testiranja naših aluminijskih ekstruzija kolosijeka, otkrili su da aluminijska šina može podnijeti ponovljene udare od metalnog dijela od 5 funti koji je pao sa visine od 3 stope, dok je čelična šina koju su ranije koristili razvila trajni zavoj nakon samo tri pada. To im je uštedilo hiljade dolara u zamjenskim dijelovima i zastojima, na šta se naši kupci oslanjaju.
Zatim, tu su aluminijski profili za zavjese, linija proizvoda koja se često zanemaruje zbog otpornosti na udar, ali je zapravo dizajnirana da izdrži tešku, višekratnu upotrebu—kao u školskim dvoranama, prostorima za događaje ili bolnicama gdje se zidovi zavjese otvaraju i zatvaraju stotine puta dnevno. Ljudi bi mogli pomisliti da staza za zavjese ne mora biti otporna na udarce, ali razmislite o tome koliko će često teška zavjesa zalutati u stazu ili kako će je udariti slučajni udar sa stolice ili kolica za čišćenje. Naši aluminijumski profili za zavese imaju ojačano unutrašnje jezgro koje sprečava savijanje čak i kada se zavesa sa 50 funti tkanine zamahne u stazu velikom brzinom. Instalirali smo ove staze u velikoj bolnici u Čikagu, gde se koriste za zavese za privatnost u sobama za pacijente, a za pet godina rada, imali smo samo tri zahteva za zamenu — i to zbog slučajnog oštećenja medicinske opreme, a ne uobičajene upotrebe. To je dokaz koliko dobro ove staze izdržavaju svakodnevne uticaje.
Sada, hajde da razgovaramo o tome šta utiče na otpornost na udar tokom vremena, jer to nije samo jednokratni test – šine moraju da izdrže godinama, čak i decenijama, ponovljene upotrebe. Jedan od najvećih faktora je korozija, jer je aluminijum prirodno otporan na rđu, ali ako je izložen slanoj vodi, hemikalijama ili ekstremnoj vlažnosti, može razviti tanak sloj oksida koji vremenom slabi metal. Zato nudimo različite površinske završne obrade za sve naše tračnice, uključujući eloksiranje i praškasti premaz, koji ne samo da štite od korozije, već i dodaju tvrdi sloj otporan na ogrebotine koji dodatno povećava otpornost na udar. Imamo klijente koji koriste našu aluminijsku šinu na Floridi već 12 godina, a šine ne pokazuju znakove korozije ili oštećenja od udara, čak ni od slanog prskanja i uraganskih vjetrova. Čelična šina postavljena na istoj lokaciji zahrđala bi i postala lomljiva za 3 do 5 godina, što bi dovelo do kvara kada je bila najpotrebnija.
Drugi faktor je instalacija. Čak i šina najotpornija na udarce neće uspjeti ako je pogrešno montirana. Na primjer, ako ugradite šinu sa premalo ili premalenim pričvršćivačima, šina će se odvojiti od površine kada dođe do udara, što će uzrokovati kvar cijelog sistema. Zato pružamo detaljne vodiče za instalaciju za svaku liniju proizvoda, uključujući savjete o tome kako razmaknuti pričvrsne elemente, koristiti prave vijke i ojačati šinu na mjestima spajanja. Uvijek govorim kupcima da otpornost na udar nije samo zbog same šine – već i od načina na koji je instalirate. Vidio sam kako dobro dizajnirana aluminijska tračnica nije uspjela jer je neko koristio vijke za drvo da bi je montirao na betonski zid, dok je jeftinija, tanja šina montirana vijcima od nehrđajućeg čelika trajala 10 godina. To je jednostavna greška koja se može izbjeći i koja može napraviti razliku.
Hajde da shvatimo stvarne slučajeve kvarova, jer je tu otpornost na udarce najvažnija. Prije nekoliko godina imali smo kupca u građevinskoj industriji koji je koristio ekstrudirane aluminijske šine konkurentskog brenda za sistem kliznih kapija u komercijalnom skladištu. Kapija je bila visoka 12 stopa i teška 800 funti, a tokom jake kišne oluje, automatski otvarač kapije pokvario se, zalupivši kapiju u stazu punom brzinom. Konkurentska šina se toliko savila da je kapija bila van koloseka tri nedelje, što je kupca koštalo preko 10.000 dolara zbog gubitka produktivnosti i popravki. Sljedeći put kada su im bile potrebne šine, prešli su na našu Aluminijsku šinu, koja ima ojačana unutrašnja rebra i deblji poprečni presjek. Šest mjeseci kasnije dogodila se ista vrsta kvara – ovoga puta kapija je udarila u našu stazu, a jedina šteta je bila manja ogrebotina na površini. Kapija je ponovo u funkciji za 10 minuta, popravka nije potrebna. To je vrsta razlike koja otpornost na udarce čini preduzećima koja se oslanjaju na svoju opremu da bi ostala operativna.
Također želim da se pozabavim uobičajenim pitanjem: da li je ekstrudirana aluminijska šina dovoljno otporna na udarce za tešku industrijsku upotrebu? Kratak odgovor je da, ali morate odabrati pravu leguru i dizajn za svoju primjenu. Na primjer, ako gradite transportni sistem koji nosi teret od 1000 funti, trebat ćete šinu od legure 6061 sa teškim poprečnim presjekom, kao što je naša ekstrudirana aluminijska profilna gusjenica u našoj industrijskoj liniji. Ako pravite sistem zavjesa za koncertni prostor koji ima zavjese od 100 funti, naši aluminijumski profili za zavjese sa ojačanim jezgrom će se savršeno izdržati. Čak radimo s kupcima na dizajnu šina po narudžbi za jedinstvene primjene, kao što su šinski sistemi za vožnje u zabavnim parkovima koji moraju izdržati iznenadna zaustavljanja i udare vozača.
Sada, ako radite na projektu i pitate se koja je ekstrudirana aluminijska šina ispravna za vaše potrebe, ključ je razmisliti o vrstama udaraca s kojima će se vaša šina suočiti. Da li su to iznenadni, jednokratni udari (kao što je kapija zalupila o stazu) ili ponovljeni, postepeni udari (kao što je zavjesa koja se otvara i zatvara stotine puta dnevno)? Je li to lagana, visokofrekventna upotreba ili teška industrijska opterećenja? Naše linije proizvoda su dizajnirane da pokriju svaki scenarij, a o svakom možete saznati više na našoj web stranici: Aluminijska šinska tračnica, Aluminijska T-traka za ekstruziju, Ekstrudirana aluminijska profilna kolosijeka, Aluminijska šinska ekstruzija i Aluminijski profili za šine. Svaka stranica ima detaljne specifikacije, testne podatke i slučajeve upotrebe koji će vam pomoći da napravite pravi izbor.
Na kraju krajeva, otpornost na udar je jedno od najvažnijih svojstava ekstrudiranih aluminijskih šina, jer niko ne želi šinu koja se lomi kada mu je najpotrebnija. Bilo da ste graditelj, proizvođač, DIY hobi ili planer događaja, odabir šine koja može izdržati udarce znači manje zastoja, niže troškove popravke i bezbrižnost da će vaš sistem raditi kada vam zatreba. Proizvodimo ekstrudirane aluminijske šine više od jedne decenije, a naša posvećenost kvalitetu i performansama pomogla je hiljadama kupaca da izbjegnu glavobolje zbog kvara šine. Ako ste spremni pronaći pravu šinu za svoj projekt ili imate pitanja o otpornosti na udar za određenu primjenu, ne ustručavajte se kontaktirati naš tim da započnete razgovor o vašim potrebama.
Reference
- Standard Američkog društva za ispitivanje i materijale (ASTM) E23: Standardne metode ispitivanja za ispitivanje metalnih materijala na udar urezanom šipkom
- Udruženje aluminijuma. (2022). Priručnik za dizajn aluminijuma: legure i proizvodi za konstrukcijske aplikacije
- Jones, R. (2021). Udarne performanse ekstrudiranih aluminijskih legura za primjenu na strukturnim šinama. Journal of Industrial Materials Engineering, 12(3), 45-58
- Nacionalni građevinski kod Kanade. (2020). Poglavlje 9: Nestambene zgrade, Zahtjevi za građevinske komponente otporne na udarce
